产品概述/PRODUCTS OVERVIEW

无鼓式粉碎型格栅可渠道式、附壁式安装，将输送介质中的固体物质、悬浮物以及细长纤维等粉碎为6-10mm的小颗粒，随污水一同流走。

工作原理/OPERATING PRINCIPLE

夹带固体颗粒的污水通过无鼓式粉碎型格栅，污水总的固体颗粒经过粉碎区时被粉碎机的两组刀片破碎成最购销的颗粒，细小颗粒随污水流向下游后，将不会再对下游设备造成威胁。

基本结构/STRUCTURE

无鼓式粉碎型格栅主要由驱动装置、主动轴、从动轴、切削刀片组、密封、机体等构成。驱动装置带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴的刀片呈逆向旋转，而将固体物切割破碎成细小颗粒。

1. 箱体：优质碳钢、不锈钢、高强度球墨铸铁；

2. 轴：进口热处理六角合金钢；
3. 刀片：钛合金钢、3cr13；

4. 转鼓：304不锈钢；

5. 减速器：泰星行星齿轮减速机;

6. 机械密封：碳化钨；
7. 电机：IP68的两栖防爆电机，多种功率可选；
8. 控制箱：按需。

性能优点/PERFORMANCE ADVANTAGES

安装简易灵活，适用于大部分现有渠道，无需改造；

双轴设计，适应更多种类的固体颗粒，相互独立的刀片和垫片安装在两个逆向旋转的轴上，交替重叠，实现螺旋形切割，达到良好的切割效果；

刀片可选，镀钛刀片和垫片可选，比普通刀片更耐磨，使用寿命比普通刀片延长2-3倍；

溢流格栅，两侧可加设溢流格栅，以增加流量减少水头损失，溢流格栅呈喇叭形安装，方便将污物引导进格栅切割区。

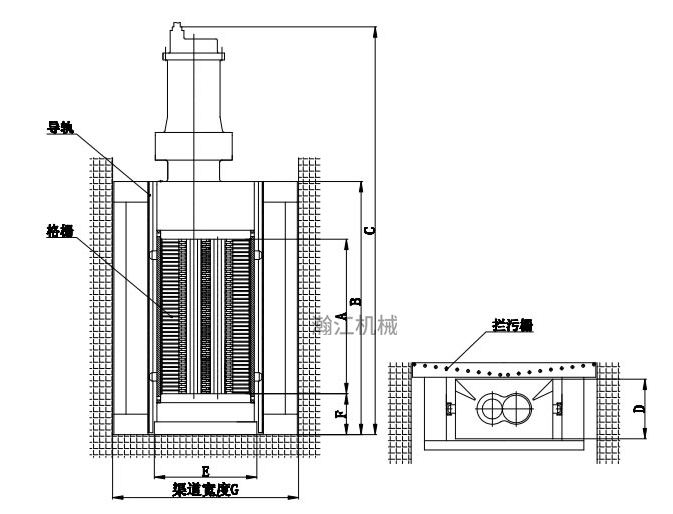

外形示意图：

技术参数

注：粉碎型格栅安装的最小渠道宽度为设备宽E+20mm,一般采用滑动导轨安装，渠道宽度取设备宽度+100mm。以上参数及设备尺寸仅供参考，设计时请以我司实际参数及图纸尺寸为准。

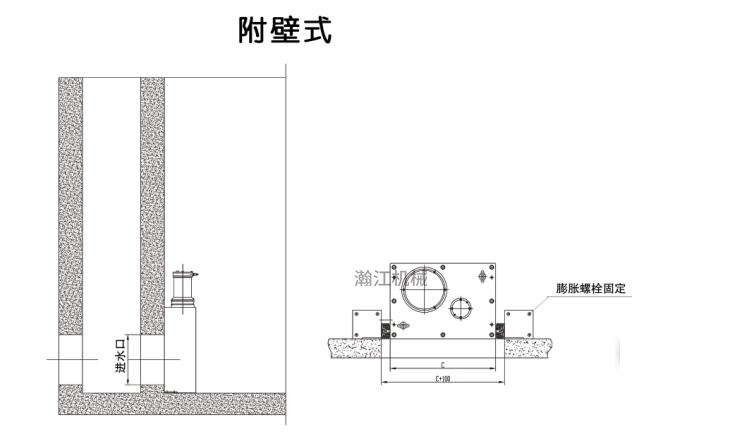

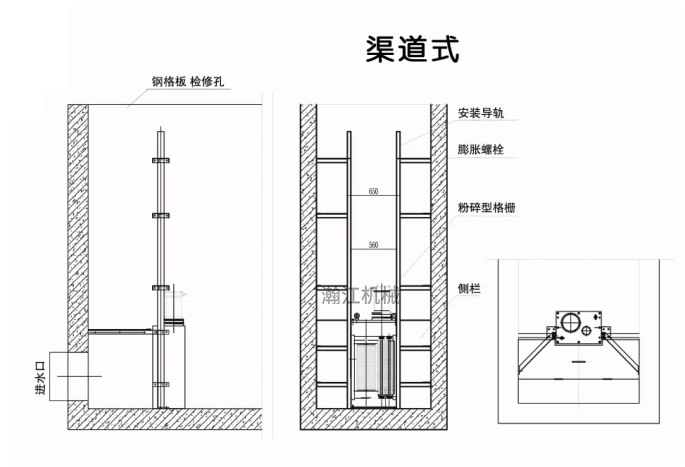

安装示意图：

控制系统（PLC）控制柜/CONTROL SYSTEM(PLC CONTROL BOX)

1、可设置自动启动和停止，可设定自动运行的时间及次数；

2、过载堵转电流、反转次数、反转时间等参数均可自由设定；

3、带电机漏水、过载、过热、短路、缺相等保护；

4、设备运行状态、电机负载电流、故障状态均可实时显示与历史查询；

5、PLC等关键元器件采用西门子、三菱、施耐德等国际知名品牌。

订货说明：

1、流量范围建立在最优的渠道情况下；

2、请咨询我司或销售代表正确选型；

3、本公司支持OEM，可根据不同用户要求，定制其他规格的粉碎机。
